块存储组件
功能概述
| 项目 | 内容 |
|---|---|
| 适用角色 | 运营管理员 |
| 导航路径 | AI基础设施 > On-Prem > 资源池 > 块存储组件 |
| 页面路由 | /powerone/resourcepool/block |
| 管理对象 | 块存储类型、集群名称、Mon 节点、FSID、存储池、管理员 Key、超配比例、租户配额限制、阈值和描述 |
新手理解
块存储组件像给实例挂载的独立硬盘供应入口，负责把 Ceph RBD 或兼容块设备能力接入平台。用户创建需要持久化卷的实例时，平台会按这里的存储池、容量阈值和 CSI 配置去申请并挂载块卷。
术语表
| 术语 | 说明 |
|---|---|
| Ceph | 可提供对象存储、块存储和文件存储能力的分布式存储系统。 |
| Mon 地址 | 用于访问 Ceph 集群并发现其状态的 Monitor 地址。 |
| FSID | Ceph 集群的唯一标识，用于区分不同的 Ceph 集群。 |
推荐操作顺序
先确认块存储类型、集群名称、Mon 节点、FSID、存储池、管理员 Key、超配比例、租户配额限制、阈值和描述的前置依赖，再按主要操作顺序处理，最后执行结果校验并进入后续页面。
小白先看
先确认当前任务是否涉及块存储类型、集群名称、Mon 节点、FSID、存储池、管理员 Key、超配比例、租户配额限制、阈值和描述，再按照推荐顺序操作。页面字段或状态与预期不符时，先回到前置对象页核对依赖，不要跳过结果校验直接进入下游流程。
前提条件
- Ceph 或等效块存储服务已部署完成。
- 已准备 Mon 节点、FSID、存储池、认证用户、Keyring 或 Secret 等连接材料。
- 目标 Kubernetes 集群已具备对应 CSI 或卷插件能力。
- 已确认存储池、容量阈值、性能、租户隔离和 CSI 策略。
页面说明
页面用于查看和处理块存储类型、集群名称、Mon 节点、FSID、存储池、管理员 Key、超配比例、租户配额限制、阈值和描述。
页面展示已接入的块存储组件、状态、容量、连接信息摘要和关联地域。
下图展示块存储组件列表，可查看组件状态、容量和连接信息摘要。
主要操作
查看块存储组件
- 进入对应资源池组件页面，按名称、集群、状态或更新时间筛选。
- 打开详情，核对 Endpoint 的脱敏信息、能力、关联集群、容量和健康状态。
- 无结果时重置筛选并检查集群状态；不得复制凭据、内部地址或完整配置。
- 健康状态异常时先查看连接和事件，不重复注册组件。
创建块存储组件
适用场景
当需要接入新的 Ceph RBD 或兼容块存储服务，并为工作负载提供 PVC 创建、卷挂载、容量展示和资源调度能力时，创建块存储组件。当前 UI 在列表页使用 注册组件，并进入 创建块存储组件 - 块存储组件 页面。
操作步骤
- 进入
AI基础设施 > On-Prem > 资源池 > 块存储组件。 - 点击 "注册组件"，进入 "创建块存储组件 - 块存储组件" 页面。
- 按页面字段填写
块存储类型、集群名称、Mon 节点、FSID、存储池、管理员 Key、超配比例、租户配额限制、物理阈值、逻辑阈值、每卷快照限制和描述。 - 如页面提供
测试连接，先执行只读连通性检查并确认返回结果。 - 点击最终 "保存"、"提交" 或 "确定" 前，再次核对Mon 节点、FSID、存储池、管理员 Key、阈值和容量影响。

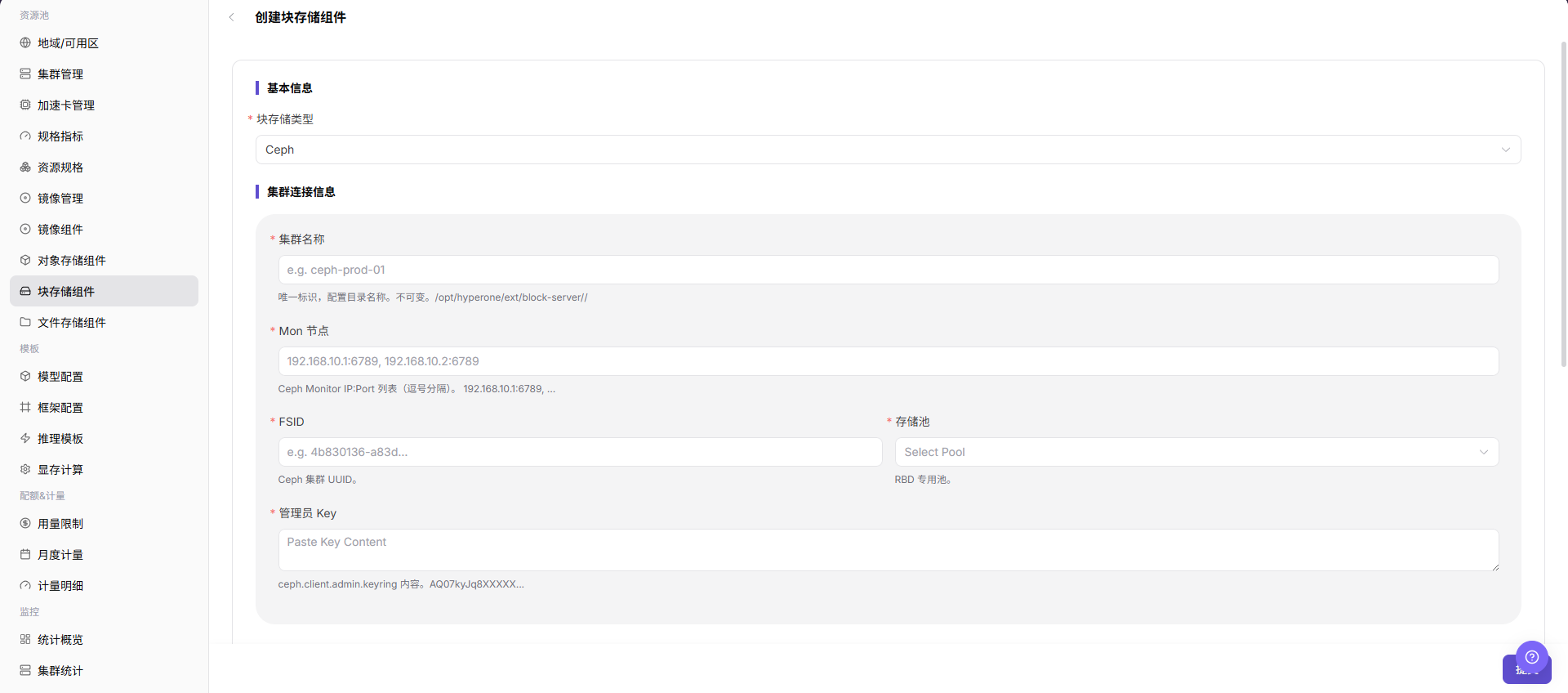

下图展示创建块存储组件表单，用于填写组件基础信息和连接参数。
操作截图

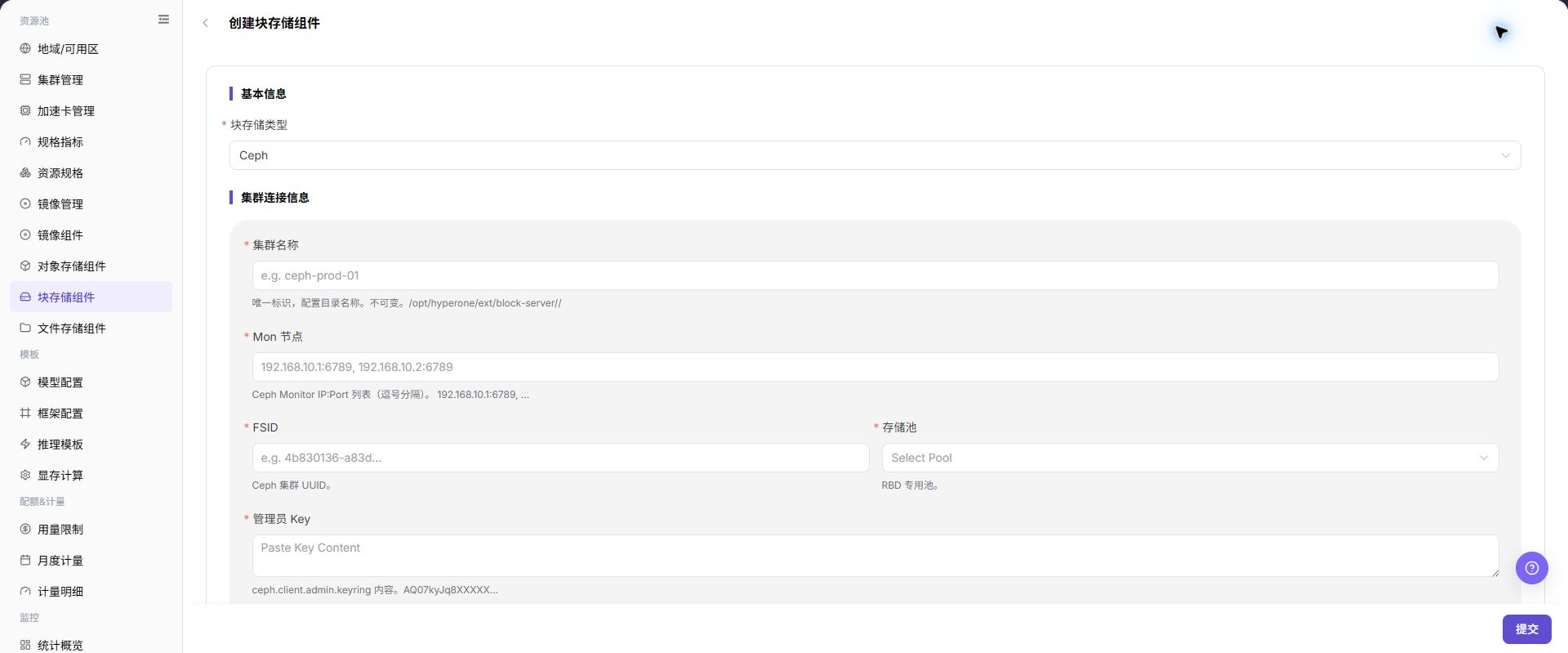

上图展示操作入口打开后的字段和确认区域；提交前应核对必填项、所属范围和影响。
参数速查表
| 字段名称 | 是否必填 | 字段类型 | 示例 | 说明 |
|---|---|---|---|---|
| 块存储类型 | 必填 | 下拉 / 枚举 | Ceph RBD | 块存储后端类型。 按页面实际支持类型选择。 |
| 集群名称 | 必填 | 文本 | cluster-a | 块存储所属或连接的集群名称。 与实际存储集群保持一致。 |
| Mon 节点 | 必填 | 地址 / 路径 | <mon-host>:6789 | Ceph Monitor 节点地址列表。 文档中只使用占位符，不写真实地址。 |
| FSID | 必填 | 标识 / 文本 | <fsid> | Ceph 集群唯一标识。 与目标存储集群一致。 |
| 存储池 | 必填 | 文本 | rbd-pool | 承载块卷的存储池。 确认容量、配额和权限。 |
| 管理员 Key | 必填 | 凭据 / 敏感文本 | <PERSONAL_KEY> | 管理员 Key 内容或凭据材料。 只在系统表单中填写，不写入文档、截图或工单。 |
| 超配比例 | 必填 | 数值 / 容量 | 1.5 | 逻辑容量和物理容量的超分比例。 按容量规划谨慎填写。 |
| 租户配额限制 | 必填 | 数值 / 容量 | 10 TiB | 租户可用容量限制。 与租户容量策略一致。 |
| 物理阈值 | 必填 | 数值 / 容量 | 80% | 物理容量告警或限制阈值。 不要超过实际容量安全边界。 |
| 逻辑阈值 | 必填 | 数值 / 容量 | 90% | 逻辑容量告警或限制阈值。 与超配比例联动核对。 |
| 每卷快照限制 | 必填 | 数值 / 容量 | 16 | 单个卷可保留的快照数量。 结合容量和备份策略配置。 |
| 描述 | 否 | 多行文本 | 示例说明 | 组件用途、边界或维护说明。 只记录非敏感说明。 |
踩坑提示
- 创建块存储组件可能影响工作负载 PVC 创建、卷挂载、容量展示和资源调度。
- 错误的 Mon 节点、FSID、存储池、CSI 配置或管理员 Key 可能导致卷创建失败、挂载失败或数据不可用。
- 存储池和 CSI 配置要与目标集群 CSI 能力一致，否则卷能创建但可能挂载失败。
- 块卷扩容前先确认底层存储、文件系统和工作负载都支持在线扩容。
- 卸载或删除块卷前确认实例已经停止写入，避免文件系统损坏或数据丢失。
保存 / Save、提交 / Submit、确定 / OK属于高风险最终动作。- 不写真实 Mon 节点、FSID、存储池名称、管理员 Key、Secret、kubeconfig、集群 ID、资源池 ID、账号、密钥、Token 或内部测试参数。
结果校验
| 检查项 | 成功表现 | 异常时处理 |
|---|---|---|
| 页面入口 | 可进入块存储组件并看到目标操作入口 | 检查运营管理员权限和对应菜单是否已开放 |
| 对象记录 | 块存储类型、集群名称、Mon 节点、FSID、存储池、管理员 Key、超配比例、租户配额限制、阈值和描述在列表或详情中可见 | 重置筛选并核对名称、所属范围和创建结果 |
| 状态结果 | 新增或变更后的状态符合页面提示 | 查看操作提示、依赖对象状态和最近更新时间 |
| 下游使用 | 后续页面能够选择或关联目标对象 | 回到前置配置核对启用状态、归属关系和可见范围 |
常见问题
块存储组件中找不到目标对象
问题现象：
页面可进入，但没有看到预期的块存储类型、集群名称、Mon 节点、FSID、存储池、管理员 Key、超配比例、租户配额限制、阈值和描述。
可能原因：
- 筛选条件仍生效。
- 对象属于其他范围。
- 前置配置未完成。
处理方式：
- 重置筛选
- 核对所属地域或租户
- 返回前置页面确认对象状态。
块存储组件的操作入口不可用
问题现象：
新增、注册或维护入口不可见或不可点击。
可能原因：
- 当前角色权限不足。
- 页面处于只读状态。
- 依赖对象不满足条件。
处理方式：
- 检查运营管理员权限
- 核对页面提示
- 先完成依赖对象配置。
块存储组件的必填项没有可选值
问题现象：
表单能打开，但下拉框为空。
可能原因：
- 候选对象未启用。
- 所属范围不一致。
- 当前账号不可见。
处理方式：
- 到候选对象页面核对状态
- 确认归属关系
- 检查可见范围后刷新表单。
块存储组件操作后状态异常
问题现象：
提交后记录存在，但状态不是预期值。
可能原因：
- 连通性或校验失败。
- 关联对象异常。
- 后台处理尚未完成。
处理方式：
- 查看页面提示和更新时间
- 检查关联对象
- 按状态阶段排查处理任务。
下游页面无法使用块存储组件
问题现象：
当前页状态正常，但下游页面无法选择或关联块存储类型、集群名称、Mon 节点、FSID、存储池、管理员 Key、超配比例、租户配额限制、阈值和描述。
可能原因：
- 可见范围不匹配。
- 对象未启用。
- 下游缓存未刷新。
处理方式：
- 核对启用状态和归属
- 检查角色可见范围
- 刷新下游页面并重新选择。
注意事项
创建块存储组件可能影响工作负载 PVC 创建、卷挂载、容量展示和资源调度。
keyring、Ceph 用户密钥、Secret 和 kubeconfig 都属于敏感材料。
删除块存储组件前，先确认没有运行中实例、PVC、PV 或业务数据依赖。
不写真实 Mon 节点、FSID、存储池名称、管理员 Key、Secret、kubeconfig、集群 ID、资源池 ID、账号、密钥、Token 或内部测试参数。
后续操作
- 在地域或目标集群中绑定块存储组件。
- 使用测试工作负载验证创建、挂载、卸载和容量释放。
- 将 Ceph、存储池、CSI 状态和回收策略纳入运维巡检。
- 定期核对容量统计、Pool 配额和异常事件。
